Comment raccorder ma pompe filtrante et ma pompe à chaleur à ma piscine ?
10 augustus 2023

Comment raccorder ma pompe filtrante et ma pompe à chaleur à ma piscine ?

Tu as une piscine EXIT avec une pompe filtrante à cartouche, une pompe filtrante à sable ou l'une de ces pompes combinées avec une pompe à chaleur ? Et tu te demandes comment les tuyaux correspondants doivent être raccordés ? Avec le plan par étapes et les instructions en images dans ce blog, la connexion de ta (tes) pompe(s) de piscine est un jeu d'enfant !

Avant de commencer

Nous te conseillons de raccorder ta (tes) pompe(s) de piscine lorsque tu remplis le bassin, avant que le niveau de l'eau n'atteigne le raccord inférieur de la paroi de piscine. Nous comprenons que tu rêves déjà de faire un plongeon, mais le raccordement est plus simple lorsqu'il n'y a pas d'eau ! Tu veux quand même raccorder ta pompe filtrante et éventuellement ta pompe à chaleur plus tard ? Faites-le alors à deux. L'un de vous pourra ainsi maintenir les tuyaux à fixer au bassin en l'air, pour que la piscine ne se vide pas.


Bon à savoir au préalable : les pompes filtrantes à cartouche ou à sable sont toutes deux livrées avec deux tuyaux. L'un pour faire couler l'eau du bassin vers la pompe, et l'autre pour ramener l'eau filtrée vers le bassin. Ces tuyaux sont identiques ; pas d'importance donc de quel côté va le tuyau. Tu as aussi une pompe à chaleur ? Tu reçois alors un tuyau supplémentaire pour la raccorder. Celui-ci est livré avec la pompe à chaleur, et peut être différent, mais là encore, peu importe où tu places le tuyau.


Pour savoir comment fixer les tuyaux, continue à lire ci-dessous. A côté du parcours des tuyaux, dans chaque image, la direction que prend l'eau est indiquée par des flèches vertes.

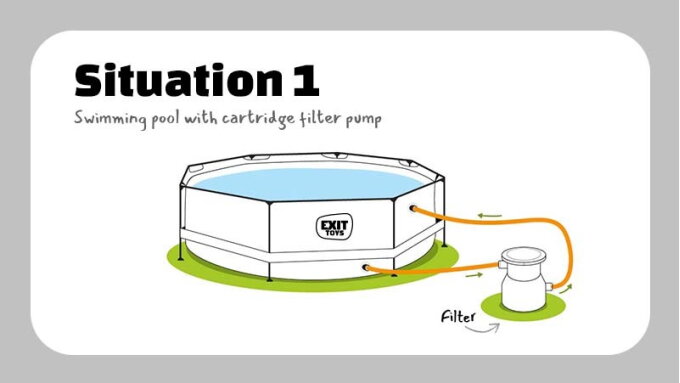

Connexion d'une piscine avec pompe filtrante à cartouche

Comment raccorder ma pompe filtrante et ma pompe à chaleur à ma piscine ?


Etape 1

Veille à ce que la pompe filtrante soit placée sur une surface dure et égale, place une cartouche dans la pompe et fixe les différents éléments fournis, comme cela est décrit dans le manuel d'installation.

Etape 2

Fixe l'un des tuyaux d'un côté au raccord inférieur de la paroi de la piscine ("l'évacuation du bassin") et l'autre côté sur le raccord supérieur de la pompe filtrante. Cela se fait à l'aide des pinces fournies. Par ce tuyau, l'eau passe de la piscine à la pompe filtrante.

Etape 3

Fixe le deuxième tuyau d'un côté au raccord supérieur de la paroi de la piscine ("l'entrée du bassin") et l'autre côté sur le raccord inférieur de la pompe filtrante. Là aussi, cela se fait à l'aide des pinces fournies. Par ce tuyau, l'eau filtrée retourne dans la piscine.

Etape 4

Veille à ce qu'il n'y ait pas de bulles dans la pompe filtrante à cartouche : ouvre légèrement la pompe en tournant la vis et jusqu'à ce que l'eau sorte. Ensuite, tu resserres bien la vis. Cela s'appelle aussi "purger".

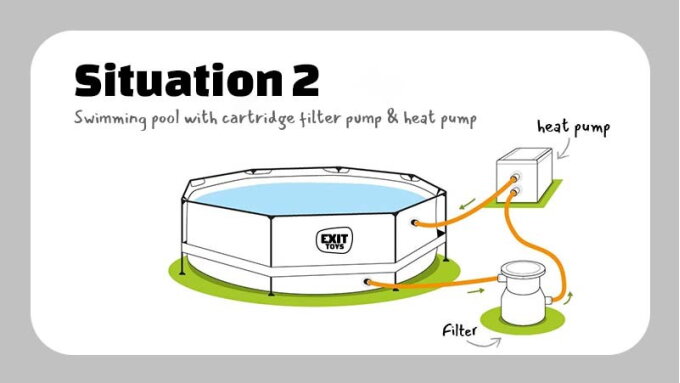

Connexion d'une piscine avec pompe filtrante à cartouche et pompe à chaleur

Comment raccorder ma pompe filtrante et ma pompe à chaleur à ma piscine ?


Etape 1

Suis les instructions pour connecter la pompe filtrante à cartouche (situation 1) jusqu'à l'étape 2. Place la pompe à chaleur sur une surface dure et veille à ce que l'air puisse s'évacuer correctement par l'avant de la pompe. Visse ensuite les buses ("embouts filetés") sur les connecteurs de la pompe à chaleur. Pense aussi aux joints d'étanchéité qui doivent être placés dans les embouts filetés.

Etape 2

Fixe le deuxième tuyau, d'un côté au raccord inférieur de la pompe filtrante, et l'autre côté sur le raccord supérieur de la pompe à chaleur. Cela se fait à l'aide des pinces fournies. Par ce tuyau, l'eau filtrée s'écoule vers la pompe à chaleur.

Etape 3

Fixe le troisième tuyau d'un côté au raccord supérieur de la paroi de la piscine ("l'entrée du bassin") et l'autre côté sur le raccord supérieur de la pompe à chaleur. Là aussi, cela se fait à l'aide des pinces fournies. Par ce tuyau, l'eau filtrée et chauffée retourne dans la piscine.

Etape 4

Veille à ce qu'il n'y ait pas de bulles dans la pompe filtrante à cartouche : ouvre légèrement la pompe en tournant la vis et jusqu'à ce que l'eau sorte. Ensuite, tu resserres bien la vis.

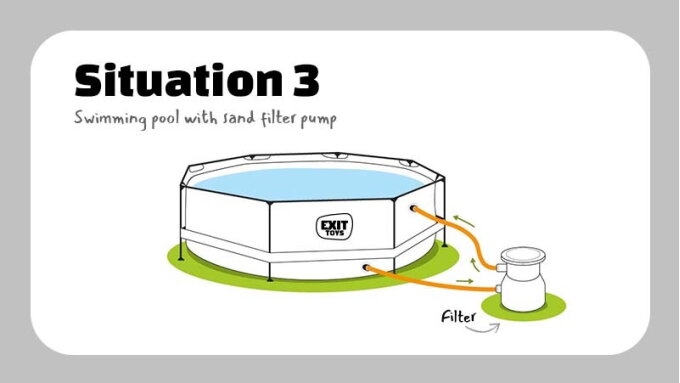

Connexion d'une piscine avec pompe filtrante à sable

Comment raccorder ma pompe filtrante et ma pompe à chaleur à ma piscine ?


Etape 1

Veille à ce que la pompe filtrante soit placée sur une surface dure et égale, mets le sable dans la pompe et suis les instructions telles que décrites dans le manuel d'installation.

Etape 2

Fixe l'un des tuyaux d'un côté au raccord inférieur de la paroi de la piscine ("l'évacuation du bassin") et l'autre côté sur le raccord inférieur de la pompe filtrante. Cela se fait à l'aide des pinces fournies. Par ce tuyau, l'eau passe de la piscine à la pompe filtrante.

Etape 3

Fixe le deuxième tuyau d'un côté au raccord supérieur de la paroi de la piscine ("l'entrée du bassin") et l'autre côté sur le raccord supérieur de la pompe filtrante. Là aussi, cela se fait à l'aide des pinces fournies. Par ce tuyau, l'eau filtrée retourne dans la piscine.

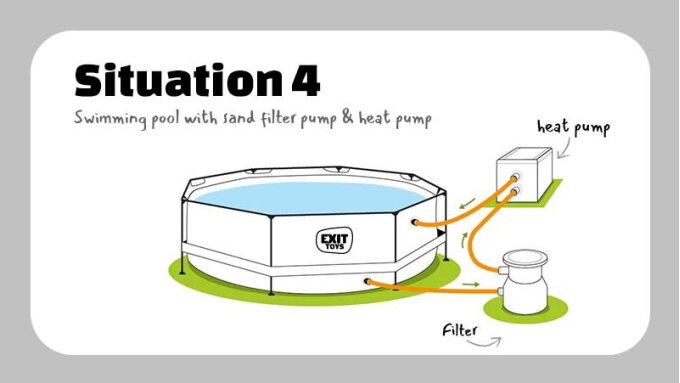

Connexion d'une piscine avec pompe filtrante à cartouche et pompe à chaleur

Comment raccorder ma pompe filtrante et ma pompe à chaleur à ma piscine ?


Etape 1

Suis les instructions pour connecter la pompe filtrante à sable (situation 3) jusqu'à l'étape 2. Place la pompe à chaleur sur une surface dure et veille à ce que l'air puisse s'évacuer correctement par l'avant de la pompe. Visse ensuite les buses ("embouts filetés") sur les connecteurs de la pompe à chaleur. Pense aussi aux joints d'étanchéité qui doivent être placés dans les embouts filetés.

Etape 2

Fixe le deuxième tuyau d'un côté au raccord supérieur de la pompe filtrante, et l'autre côté sur le raccord inférieur de la pompe à chaleur. Fixe à l'aide des pinces fournies. Par ce tuyau, l'eau filtrée s'écoule vers la pompe à chaleur.

Etape 3

Fixe le troisième tuyau d'un côté au raccord supérieur de la paroi de la piscine ("l'entrée du bassin") et l'autre côté sur le raccord supérieur de la pompe à chaleur. Fixe une fois encore le tuyau de chaque côté avec une pince. Par ce tuyau, l'eau filtrée et chauffée retourne dans la piscine.

Facilite-toi les choses avec des bouchons d'arrêt.

Ta piscine est entièrement remplie, et tu veux éviter une fuite lorsque tu connectes ta (tes) pompe(s) de piscine ? Fixe dans ce cas d'abord chaque tuyau sur le côté du bassin et retire - pendant que quelqu'un tient le tuyau vers le haut - les adaptateurs de l'intérieur du bassin. Places-y des bouchons d'arrêt. Ceux-ci sont livrés avec la piscine. Ensuite, tu peux facilement raccorder ta (tes) pompe(s) de piscine sans que ton jardin ne se transforme en piscine !

Notre service clientèle EXIT est prêt pour t'aider !

Tu as encore besoin d'un coup de main après avoir lu les instructions ? Ou tu as une autre question ? Fais-le nous savoir ! Notre service clientèle est là pour t'aider ! Contacte-nous par le chat, appelle le 0800 - 944439 ou envoie un e-mail à info@exittoys.com. Nous te répondons en moins de 24 heures.
